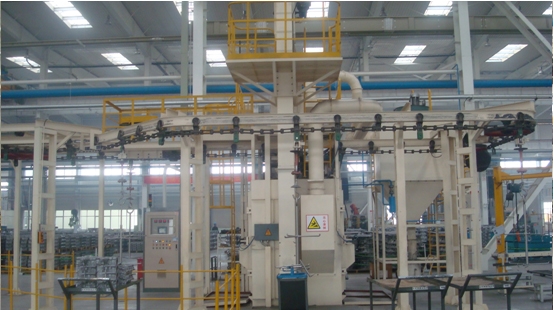

★概述：
Q38系列懸鏈式拋丸清理機是將工件吊在吊鉤上，懸吊鉤將工件向預定方向（清理室體內）輸送，當工件進入清理室時，操作人員開啟系統總開關，整機各塊部件開始順序工作。啟動除塵設備、啟動丸料循環系統、吊鉤上的回轉機構運轉、拋丸器拋丸清理……。經過拋丸處理后
自動門，工件表面的氧化皮、污物、油脂及其它附著物被清理干凈，處理過的表面清潔度可達Sa2-2.5級。拋丸清理的工作方式是連續通過旋轉進行，拋丸時間達到要求后，
起重機械系統在預設的時間內陸續送出室體。
拋丸器拋出的丸粒在重力和其它影響力下沉降于集丸倉，經過循環處理系統收集、處理，繼續供拋丸器使用。循環系統的工作方式為：散落的彈丸經過下部橫向螺旋輸送機和縱向螺旋輸送機輸送至斗式提升機，斗式提升機將丸料及雜物提升至清理室上部，由上橫向螺旋輸送機輸送給高效BE分離器，經過BE分離器處理后，灰塵和雜物與好的丸料分離，清潔的丸料進入儲料斗儲存，待供拋丸器使用。
為了處理拋丸除銹時產生的大量粉塵，該機配有高效新型的DEC90袋籠式除塵器，該除塵器體積小、除塵效率高、安裝維修方便，經其凈化后的空氣大大低于國家煙塵排放標準。
空氣過濾器在通風管道的中間設有旋風沉降器，可以起二級除塵的作用，提高了袋籠的使用壽面。
一、用 途
本機是懸鏈式拋丸清理設備，適用于小型礦山機械的鑄鋼、鑄鐵及金屬結構件的清理。主要利用高效強力拋丸器拋出高速彈丸流束拋打在旋轉吊鉤上的工件表面及內腔，清除其上的粘砂，
PCB設計氧化皮、銹層及其雜物，使之獲得一定粗糙度的光潔表面。
二、技術參數
1. 處理工件規格:
（1）、直徑（R）： ≤400mm
（2）、高度（H）： ≤1500mm
2. 輸送系統：
懸鏈輸送長度： 40米
吊鉤數量： 79套
電機功率： 5.5kw
3. 拋丸器：（8臺）
（1）型 號： Q350
（2）彈丸拋射速度： 80~85m/s
（3）彈丸直徑： ø0.5~1.0mm
（4）拋丸器功率： 11Kw×8
4. 提升機：
（1）提升量： 120t/h
（2）功 率： 7.5Kw
5. 分離器：
（1）分 離 量： 120t/h
（2）分離區風速： 4 –5m/s
6.縱向螺旋輸送機：
（1）輸送量： 120t/h
（2）功 率： 5.5Kw
7.輸丸裝置：
控制閘門工作氣壓 0.8MPa
8.除塵系統：
（1）除塵器型號： DEC90
（2）處理風量： 25000m3/h
（3）除塵風機型號： 4-72-6
（4）除塵功率： 22kw
9.整機總功率： 132Kw
10.除銹質量等級： Sa2.5 GB8923-88
11.廢氣排放： ≤100mg/m3 GB5748-85
12.年處理量： 50萬臺套
13.機器外形尺寸（長×寬×高）：15500×6800×8200mm（其中地下部分1800mm）
14、室體護板 合金鑄鐵KMZT15Cr3Mo
三、結構及工作原理
1.結構
本機的主要功能部件由清理室主體、懸鏈、旋轉機構、拋丸器、供丸機構、提升機、分離器、螺旋輸送機、除塵及電控系統等部件組成。
2.工作原理
本機為懸鏈式拋丸清理機，在清理過程中，將工件吊放在吊鉤上，由吊鉤承載工件進入清理室內，隨著吊鉤的自轉其上的工件而旋轉，工件的周身各面受到來自八臺不同坐標方位拋出強力、高效密集彈丸流束的打擊與磨擦，使之其上的氧化皮、銹層、粘砂、飛邊毛刺及其污物迅速脫落，工件的表面就獲得一定粗糙度的光潔表面。在清理過程中，撒落下業的丸塵及雜物由螺旋輸送機將丸塵混合物匯集到提升機下部，再提升到設備上部的分離器內，分離后的純凈彈丸落入儲丸斗中，供拋丸器循環使用，拋丸清理中產生的塵埃，由抽風管送向除塵系統，顆粒狀的塵埃被捕捉收集，凈化處理后的凈氣排放到大氣中。
四、主要功能部件結構特點
1.清理室
清理室為6mm鋼板（拋丸器安裝側16mm）大容腔板式箱形組焊結構，室體內壁襯有鉻鉬合金耐磨防護板，清理作業在密封的容腔內進行。
4 采用14mm高鉻（KMZT15Cr3Mo）耐磨防護板保護室壁板不受磨損，延長室體使用壽命,大門采用雙幅高耐磨橡膠板。
4 充分利用彈丸反彈功能，繼續有效地擊打工件表面，有利于提高清理質量與清理效率。
4 清理室上設寬敞的維修門
分散機，便于維修與更換室內易損件，門上方裝有安全聯鎖開關，只有門關閉后才能啟動拋丸器。
4 清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接，保護螺栓頭部不易損壞，拆裝更換方便。
4 清理室內地坪鋪設帶有錐孔的高錳鋼護板，防止工件在清理過程中散落下的大塊物料進入螺旋輸送機造成損壞。其作用為過濾物料或檢修平臺等功 能。
2.提升機
4 采用瑞士GF公司技術制造。主要由上、下部傳動、筒體、皮帶、料斗等組成。
4 提升機上下同徑帶輪采用筋板、輪板與輪轂組焊成多邊形結構，以增強磨擦力，避免打滑現象，延長了皮帶使用壽命。
4 提升機罩殼折彎成形，打開提升機中殼上的蓋板可維修更換料斗和搭接皮帶。
4 打開提升機下殼上的蓋板可排除底部彈丸的阻塞。
4 調整提升機上殼兩側螺栓帶動拉板上下移動便可保持提升皮帶的松緊度。
4 上下帶輪采用開封軸承廠生產的帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。
3.分離器
本分離器采用瑞士GF公司技術制造。主要由減速機、螺旋輸送器、分離裝置等組成。具有三級分離功能（純凈丸、混合丸與丸砂混合物）BE型簾幕式結構。
丸砂混合物由提升機送至分離器上部，將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸經螺旋輸送進入料斗，供拋丸器使用。
太陽能路燈未分離好的混合丸流入提升機內重新分離；細粉塵被吸入除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。
本分離器分離效果顯著，分離后，純凈合格彈丸中的含砂量<1%，廢料中的合格彈丸量<1%。
4 螺旋片用錳鋼板制成，提高其使用壽命。
4 螺旋輸送器上設有維修用蓋板。
4 適當調節各調節板的縫隙可控制簾幕均勻布料厚度，獲得最佳分離效果。
4 采用開封軸承廠生產的帶方座外球面球軸承，受到振動沖擊時可自
4 動調整，密封性好。
4．螺旋輸送機
本螺旋輸送機主要由減速電機、螺旋軸、螺旋體殼組成。
4 螺旋片用鋼板材料制成，提高使用壽命。
4 螺旋輸送機上設有維修用蓋板。
4 采用開封軸承廠生產的帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。
5．拋丸器
Q350采用的拋丸器是本機的心臟，拋丸器的性能直接影響生產率和清理質量及維修費用。此拋丸器是本公司綜合消化吸收國外先進技術研制的高效節能型單圓盤曲線拋丸器，已在出口與國內百余臺拋丸清理機上使用多年，受到國內外客戶的好評。Q350拋丸器電機軸殼固定在罩殼上，T式固定裝夾葉片，更安全、方便、可靠。葉片外厚內薄的特殊結構和特定的熱處理工藝，使葉片壽命＞1000h；分丸輪、定向套、護板壽命＞1200h；葉輪可使用6500h以上。
（1） Q350拋丸器與老式淘汰型034相比，具有下列優點：
4 彈丸拋射速度可提高30%，最高達到88m/s，縮短工件清理時間30%-40%，效率提高一倍以上。
4 由于減少了葉片頂端上的渦流，噪音降低6-7dB，使該機噪聲降到85dB以下，廠界噪聲60 dB以下。
4 拋出彈丸分布均勻，擴大了彈丸分布區。
4 維修拋丸器快捷，更換葉片只需3min。
4 Q350采用直聯傳動無v帶傳輸?shù)淖枇Γ?jié)省能耗30%。
4 Q350單圓盤葉片拋丸器結構緊湊，精巧玲瓏，罩殼幾何形狀完美合理；而034拋丸器是一種基本已不被采用的拋丸器，它有下列缺點：
a． 罩殼幾何形狀不合理，在殼內形成彈丸環流，直接影響彈丸拋出速度（76m/s）。
b． 增加彈丸與罩殼護板的長期磨損，嚴重影響整機使用壽命。
c．伸入室內的上下側護板，丸流調整范圍小，易于使上下端護板急劇受熱斷裂，碎片飛濺打壞室內護板與防護膠簾。
d． 振動大，噪聲92dB以上。
4 Q350拋丸器易損件維修費用僅為034的50%。
（2）拋丸機理
在拋丸過程中，經過定量的彈丸連續經進丸管進入葉輪同步旋轉的分丸輪，彈丸在分丸輪上被加速，然后經定向套上狹口無沖擊被分配到每一個葉片上。狹口的位置通過轉動定向套調整，
北京利康搬家公司此狹口位置決定丸流的射出方向，從而能方便快速地確定彈丸集中拋射區域的位置，實際的彈丸流量由電流表測出。
（3）拋丸器易損件
4 葉輪：單圓盤葉輪上有T槽，用于固定葉片和放彈簧片，葉片外端由葉輪上的定位槽固定。葉輪選用40CrMnMo材料滲碳淬火；進行動平衡，葉輪壽命≥6500h。
4 葉片：選用高鉻特種耐磨鑄鐵制成，熱處理后表面硬度HRC60-65，有較高的耐磨性和使用壽命≥1000h；每臺拋丸器葉片重量差≤3g。
4 定向套：全封閉刻度盤式，可方便地調節拋射角度和拋出方向，選用高鉻特種耐磨鑄鐵制成，熱處理后表面硬度HRC60-65，定向套壽命≥900h。
4 分丸輪及護板：均選用高鉻特種耐磨鑄鐵制成，熱處理后表面硬度HRC60-65，分丸輪壽命≥1200h，護板壽命≥1200h。
4 罩殼：殼體由鋼板焊接而成，內側襯有可更換、使用壽命長、互相連鎖的迷宮式高鉻特種耐磨鑄鐵護板。
4 軸承：采用NSK進口軸承。
（4）特別提示：
4 高效節能
Q350拋丸器的特定結構，使得定向套與分丸輪之間的間隙保持一致，減緩了彈丸對分丸輪的磨擦和將定向套擠裂的現象；采用直聯減少V帶動力損耗，使能耗降低15-20%；拋丸效率高達17-20kg/min·KW。
4 高耐磨性
拋丸器的分丸輪、定向套、葉片、罩殼內護板全部采用高鉻耐磨鑄鐵（含Cr量≥18%）。
4 平衡性好
葉輪經過動靜平衡測試，拋丸器葉輪體上的固定8個葉片的長槽及孔的形位公差精度是相當嚴格的，我公司采用進口專用加工中心，一次裝夾就能將葉輪上的分度─粗銑─精銑，分度─鉆孔─擴孔─鉸孔等工序一次完成，保證了拋丸器運轉的平衡性，使其平衡力矩介于12～15N·mm(國家標準18.6N·mm)之間，同時大大降低了設備噪聲。每組葉片重量差不于3g。
4 低噪聲
拋丸器的特殊結構，加之底板設有減振橡膠，罩殼內鋃襯相連鎖的弧形迷宮式鑄造高鉻護板，加之葉輪的動平衡，有效地實現了設備降噪，單臺拋丸器噪聲僅為85dB以內。
4 密封好，不泄漏
拋丸器端護板與頂護板采用了弧形多層迷宮防護專有技術
混合機，頂護板與頂蓋間配有耐磨密封膠板，密封嚴密，丸塵不外溢；罩殼免彈丸擊穿。
4 拆換快捷
拋丸器所有易損件均可容易快速地被更換，彈丸流集中，方向性好。
4 安全可靠穩定
采用Q350拋丸器運轉平穩，拋射區彈丸分布區均勻、集中；拋丸器設有限位裝置，打開拋丸器頂蓋檢修時，確保設備不啟動，保護檢修操作人員的安全。
7．吊鉤
由框架、吊鉤系統、懸掛系統等組成。為包容體全封閉結構，框架為鋼板結構，吊鉤帶自轉系統。
8.供丸機構
本輸丸管道具有雙重控丸系統，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量。
本除塵系統分為二級除塵，第一級為拋丸清理機室體上的沉降筒，將來自分離器、提升機及清理室內的粉塵匯集于沉降筒內旋轉沉降，大顆粒由沉降筒排渣口排出；細粉塵進入除塵器里，大顆粒吸附于袋籠上，定期由脈沖控制儀控制吹掃，落入卸灰斗內，凈化后的氣體排放到大氣中。凈化后的空氣實現接近于“0”排放。
傳統袋式除塵器為了減少除塵器的體積，往往選用較高的過濾風速，其結果是系統阻力大大增加，濾料在高速氣流的沖刷下壽命縮短，需要頻繁更換濾袋，增加維修成本。
袋籠式除塵器因其濾料布置密度大，較小體積里可以有很大的過濾面積，因而可以降低過濾速度，減少系統阻力，降低運行費用，節約能源。低過濾速度也減少了氣流對濾料的破壞性沖刷，延長了袋籠壽命。
在正常操作下，含塵空氣經頂部入口進入HR型除塵器，然后向下經導流板分散后通過濾芯，粉塵即被阻擋在濾芯外表面上，過濾后的清潔空氣經濾芯中心進入清潔空氣室，通過出口管排出。
在濾芯清灰過程中，脈沖控制儀接通一只電磁脈沖閥的電源，使相應的薄膜閥噴出脈沖高壓空氣，高壓空氣即從內到外穿過濾芯，將附著在濾芯外表面上的粉塵除去，塵粒落入塵斗，然后進入集灰桶。
壓縮空氣的壓力最好調整為0.6MPa是可以滿足清灰功能要求的最標準的設定值。脈沖噴吹控制儀一般可調整到每兩分鐘清掃一列濾芯，即每兩分鐘接通一只脈沖閥。
本公司可采用各種進口和國產濾料精工制作各種空氣過濾器，主導產品為PSU覆膜聚酯袋籠，具有孔徑小、透氣量大、表面光滑、防水防油性能優良、阻力低、過濾面積大等特點，采用國際先進的折疊固化新工藝，端蓋和護網采用防銹、防腐性能優良的加厚優質電化板，密封圈采用低硬度、高強度的閉孔發泡橡膠，進口環氧樹脂膠劑徹底避免脫膠和龜裂現象。
4 袋籠數量 90個
電氣控制實現對全機的控制，具有自動化程度高，可靠性高及維修方便等優點，主電路由小型斷路器和熱繼電器實現對各電機的短路、缺相、過載保護。
